HKCT2126B系列母线内置式测量用精密电流变换器

一、特点：
1、输入线圈为内置式；小巧轻便，印刷线路板直接焊接安装；
2、全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

二、使用环境条件：
1、环境温度：-40℃~+85℃；
2、相对湿度：温度为40℃时不大于90%。

三、工作频率范围：20Hz~20KHz。
四、绝缘耐热等级：B级（130℃）。
五、安全特性：
1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频2500V/1分钟；
3、阻燃性：符合UL94-Vo级。

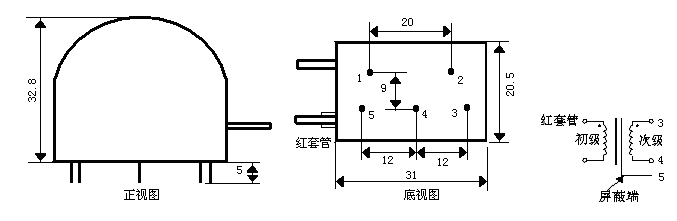

六、外形图、安装尺寸和线圈图：

七、性能参数：

八、使用说明：
HKCT2126B 保护用电流变换器：立式引针，初级侧引线方式。初级套红色套管的侧引线在引针1\5侧，且与引针3为同名端。引针3 、4 为次级，引针 1 、 2 只起固定作用（引针也可与引线相连），引针 4 为屏蔽。
