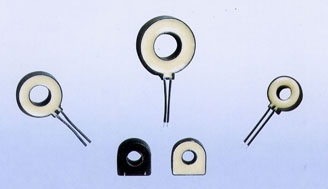

| 您当所在的位置： 用于接地漏电/接地故障传感器的零序电流互感器 |
| 产品详细介绍： |

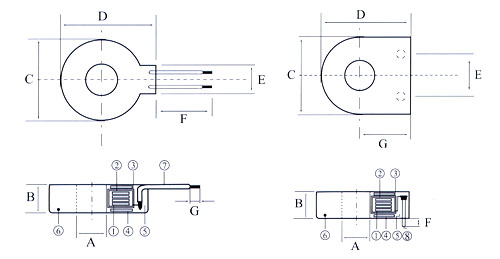

| 标准尺寸： |
| 型号规格 |
A(最小) |
B(最小) |
C(最小) |
D(最小) |
E |
F |
G |
额定电流 |
| HK001 |
6.8 |
6.0 |
17.0 |
18.0 |
10 |
3.0 |
|
for 30A |
| HK002 |
6.8 |
7.0 |
17.0 |
18.0 |
6.0 |
2.5 |
|
// |
| HK003 |
6.8 |
7.5 |
17.0 |
19.5 |
6.0 |
70.0 |
3.0 |
30,50A |
| HK004 |
9.0 |
7.6 |
22.0 |
25.0 |
6.0 |
70.0 |
3.0 |
30,50A |
| HK005 |
9.4 |
7.6 |
19.0 |
21.0 |
6.0 |
70.0 |
3.0 |
50,100A |
| HK006 |
10.2 |
9.0 |
24.0 |
27.0 |
6.0 |
70.0 |
3.0 |
// |
| HK007 |
10.3 |
7.8 |
22.0 |
24.0 |
6.0 |
70.0 |
3.0 |
// |
| HK008 |
13.6 |
9.3 |
28.3 |
31.0 |
6.8 |
70.0 |
3.0 |
100,125A |
| HK009 |
15.5 |
9.0 |
30.0 |
33.0 |
6.0 |
70.0 |
3.0 |
100,125A | |
| 材料： |
| 序号 |
名称 |
材质 |
|
序号 |
名称 |
材质 |
| 1 |
磁芯 |
坡莫合金 |
|
5 |
密封 |
环氧树脂 |
| 2 |
磁芯的外壳 |
聚丙烯树脂 |
|
6 |
外套 |
聚丙烯树脂 |
| 3 |
线圈 |
2UEWф0.08-1.0 |
|
7 |
导线 |
镀锡铜聚氯乙烯外套ul线 |
| 4 |
挡板 |
铁 |
|
8 |
导线插头 |
镀锡铜 直径为0.5～51.0 | |
| 性能： |
| 项目 |
性能 |
条件 |
| 输出 |
E2:17-22mV |
1:25mA, f:60Hz, R:1KΩ |
| 残余磁性 |
ε:10%Max |
IDC:50A磁化后的输出电压比率 |
| 热性质 |
εt:±10% |
-10～50℃输出电压比率 |
| 允许的不平衡性 |
Eb:10mV Max. |
1:180A, R:1KΩ , f:60Hz | |

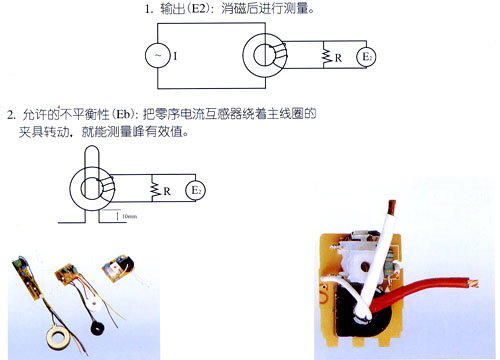

性能测试图：
 | | |
| |
