HKCT2191C系列立式穿芯微型精密电流变换器

一、特点：
1、采用立式带固定孔初级穿心方式，两边用螺丝固定。
2、精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

二、使用环境条件：
1、环境温度：-40℃~+85℃；
2、相对湿度：温度为40℃时不大于90%。

三、工作频率范围：20Hz~20KHz。
四、绝缘耐热等级：B级（130℃）。
五、安全特性：
1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频6000V/1分钟；
3、阻燃性：符合UL94-Vo级。

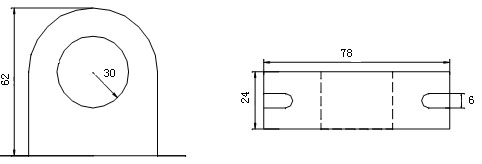

六、外形图、安装尺寸和线圈图：

七、性能参数：

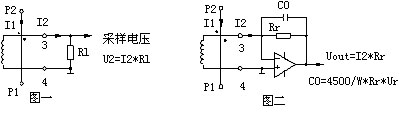

1、 用电阻法直接获得采样电压时（如下图一所示），性能参数见表一；
2、 用IC法获得采样电压时（如下图二所示），性能参数见表二;

表一：

表二：

八、注意事项：
1．电流变换器初级应串联于被测电流回路中，次级应近似工作于短路状态。
2．电流变换器次级电路不允许开路，所以请不要装熔断器。
